全自动焦炭破碎制球筛分一体机

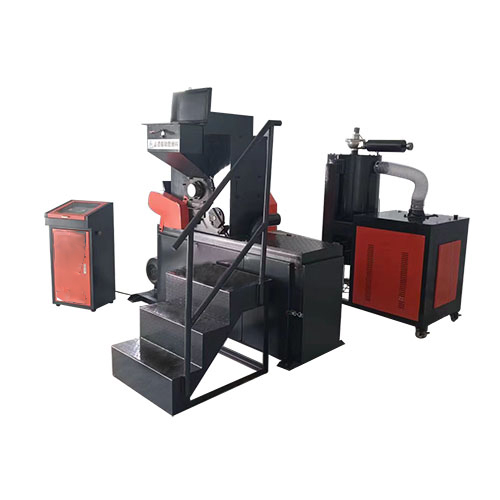

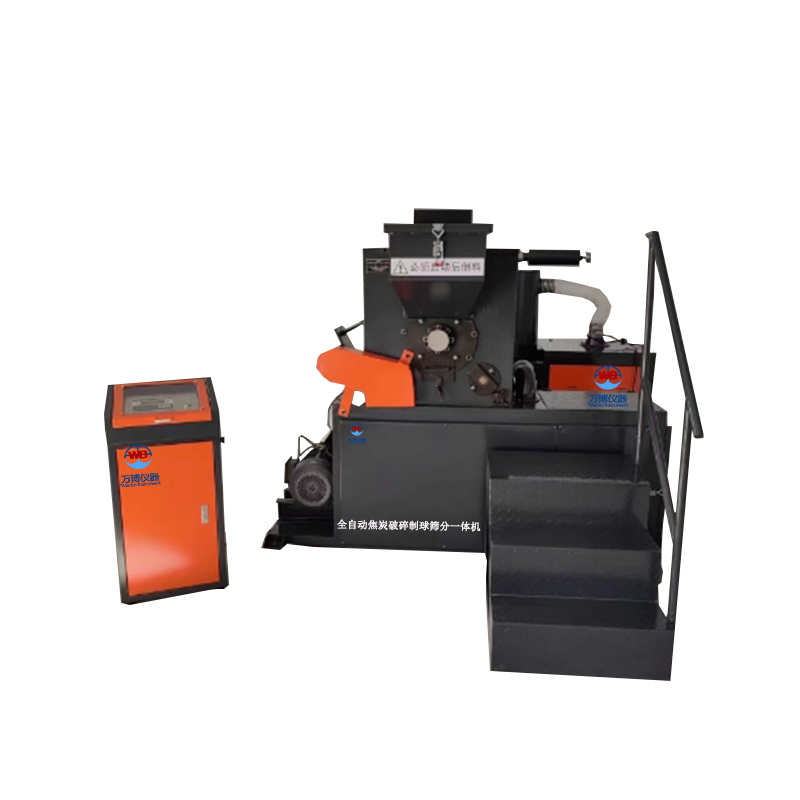

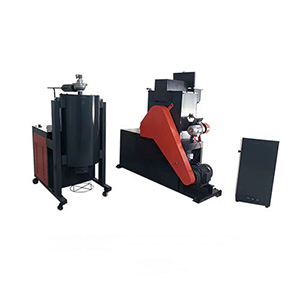

WBJTZQ-8全自动焦炭破碎制球筛分一体机（含除尘机）

设备概述

焦炭反应性和反应后强度是指导高炉生产的重要指标，随着高炉大型化的趋势，此项指标可较好的反映焦炭的热性能情况以及在高炉中的骨架作用，能指导焦炭生产和高炉使用焦炭，

试验要求试样表面基本一致，确保较好的试样重复性。由于试验对试样粒度和形状要求很严，并需要较多的试样份数，采用手工制样劳动强度大、人为因素多，无法满足试验需求。

全自动焦炭破碎制球筛分一体机能快速完成制样，并集制样、磨样、筛分于一体，能将不规则大块焦炭直接制成适用于焦炭反应性及反应后强度试验的球形焦炭。

设备采用PLC控制技术和液晶屏显示模式，配合全中文操作按钮，能轻松完成制样工作，还设计有外接除尘口，可清除试验过程中的焦炭粉末。

该设备具有成品率高、使用便捷、省时省力环保安全、制样速度快等优点。

技术指标

1. 一体化设备

设备集破碎、切角、倒角、筛分于一体，减小设备体积，减少操作工序。

2. 全密闭设计

负压真空系统，降低粉尘，改善作业环境。

3. 一键式操作

加料后一键启动，再无需人工操作，减少人工劳动强度。

4，锤刀设计

采用锤刀式设计，模拟人手出球率高，免除焦炭打磨堵孔现象！

工作原理

该设备有三组活动切刀、带圆孔的切刀仓、振动装置、筛分装置和控制单元组成，并设计有断相与相序保护、热过载保护。采用冲击切样原理，

设备切刀在电机带动下高速旋转，使焦炭在切刀仑内不断被切割、摩擦将大块焦炭直接制成表面平整的球形焦炭，碎焦炭和球形焦炭通过切刀

仓壁的孔落在下面的两层筛板上，该筛板装有振动装置，始终处于振动状态，经过筛分后碎焦炭和球形焦炭会自动落入不同的试样框内。
